氣動薄膜三通調節閥

        ZX型新系列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯結構，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構緊湊、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
        本系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準為IV級。流量特性有直線、拋物線兩種。

產品特點
        流對對閥芯作用方向都處于流開狀態，故閥能穩定工作。
        除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
        執行機構采用多彈簧結構，高度減小30%。重量減輕30%。

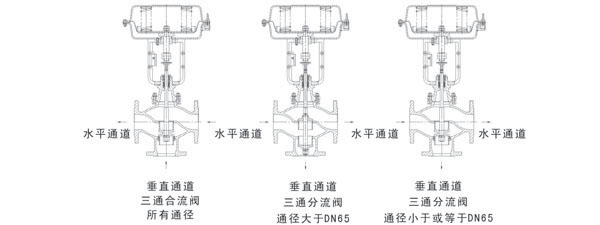

三通閥結構圖

三通閥作用方式
        三通閥由于有二個通道，一個通道開啟時則另一通道關閉，所以作方式很難說是氣開還是氣關，一般標準或著作都未作氣開或氣關之規定定義。所以設計或訂購三通閥時，一定要指明氣室壓力增加時，主通道流量增大還是減少，或者說執行機構斷氣時，主通道是開啟還是關閉!否則制造商難以配置正確的執行機構!我們按自控行業一般規定氣開或氣關作用方式：信號(或氣壓)增加，主通道開啟，則為氣開式；反之為氣關式。所以要說氣開或氣關式都是相對于主通道而言的，(水平通道為主通道)。

主要零件材料
        閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
        閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
        波紋膜片：丁腈橡膠夾增強滌綸織物
        填料：聚四氟乙烯，柔性石墨
        膜蓋：A3
        彈 簧：60SiMn
        閥桿、推桿：2Cr13、1Cr18Ni9Ti
        襯套：2Cr13
        軟密封閥芯：增強聚四氟乙烯
        墊片：橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片

技術參數

規格與技術參數

        本產品性能指標貫徹GB/T4213-92標準

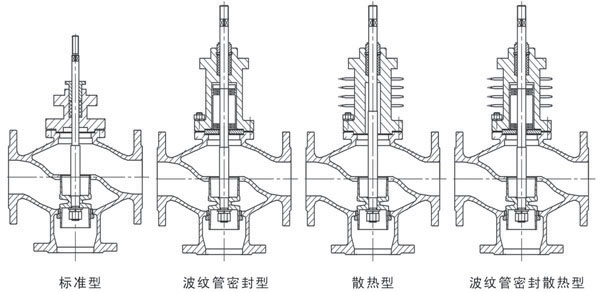

閥體及上閥蓋型式

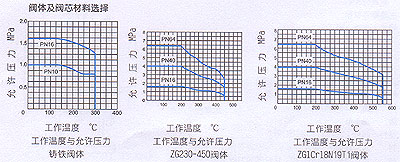

主要零件材料

尺寸重量

外形尺寸及重量

        注：1、本表高溫型的高度與重量依PN16為依據。
        2、帶手輪機構高度應增加152（DN20~50）、182（DN65~100）、253（DN125~200）

連接尺寸及標準
        法蘭標準： 鑄鐵法蘭按GB4216.5-84    鑄鋼法蘭按GB9113-88 、JB/T79.1-94
        法蘭密封面型式：PN10、PN16為凸面；  PN40 、PN64為凹凸面、閥體為凹面。
        結構長度按GB12221-89標準
        薄膜執行機構氣信號接口：內螺紋M16×1.5
        夾套保溫型夾套載熱體接口：對焊φ18×4
        *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、DIN等標準。

訂貨須知
        訂貨時請用戶提供以下資料：
        ◇調節閥名稱、型號
        ◇公稱通徑、公稱壓力(MPa)、工作溫度(℃)及范圍
        ◇閥前壓力，閥后壓力
        ◇額定流量系數(Kv)
        ◇介質名稱及狀態
        ◇整機作用方式
        ◇閥體、閥內件材質要求
        ◇附件要求：電-氣閥門定位器、氣動閥門定位器、空氣過濾減壓器、電氣轉換器、電磁閥、保位閥、手輪等
        ◇閥體法蘭標準
        ◇閥體結構長度(法蘭面距L)(不指明時我公司按GB12221-89規定供貨)
        ◇副能道法蘭面距H1
        ◇其它特殊要求
