氣動薄膜雙座調節閥

        ZXN型新系列氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。特別適用于允許壓差較大，而允許泄漏量也較大的不是很清潔的介質場合。

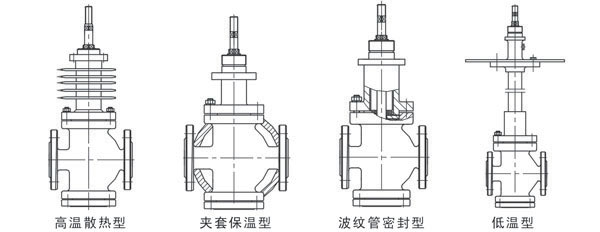

        本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有II級或IV級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

產品特點
        頂?shù)?、層雙導向雙座調節閥，工作時穩定性好。
        有兩個閥芯和閥座，采用“四通”閥體，可以方便地由正裝改裝成反裝，氣關閥變氣開閥。
        閥體按流體動力學原理設計的等截面低流阻流道，額定流量系數大。
        不平衡力小，允許使用壓差較大。
        執行機構采用多彈簧結構，高度減小30%。重量減輕30%。
        可調范圍大，固有可調比為50%。
        ZXNV型波紋管密封型調節閥對移動的閥桿形成了完全密封，堵絕流體外漏。
        ZXNJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

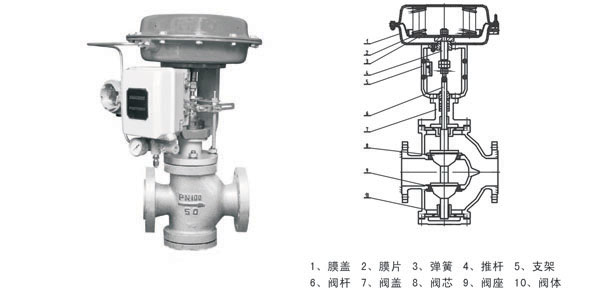

主要零件材料
        閥體、閥蓋：HT200
        50ZG芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
        填料：聚四氟乙烯，柔性石墨
        波紋管：1Cr18Ni9Ti
        填片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
        膜蓋：A3
        波紋膜片：丁腈橡膠夾增強滌綸織物
        彈簧：60SiMn
        閥桿、推桿：2Cr13、1Cr18Ni9Ti
        襯套：2Cr13
        軟密封閥芯：增強聚四氟乙烯

技術參數

        1、本產品性能指標貫徹GB/T4213-92標準
        2、對于DN25以下沒有雙座閥之說，DN250-400不是全國統設產品，KV值要注意!
        3、可選用其它彈簧范圍

允許壓差

        *P:閥門定位器
        **對于縮容閥體允許壓差，以同口徑全容閥體允許壓差計。

連接標準
        法蘭標準： 鑄鐵法蘭按JB78-59；鑄鋼法蘭按GB9113-88 、JB/T79.1-94
        法蘭密封面型式：PN10、PN16為凸面；PN40 、PN64為凹凸面、閥體為凹面。
        結構長度按GB12221-89標準
        薄膜執行機構氣信號接口：內螺紋M16×1.5
        夾套保溫型夾套載熱體接口：對焊φ18×4
        *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、DIN等標準.

訂貨須知
        訂貨時請用戶提供以下資料：
        ◇調節閥名稱、型號
        ◇公稱通徑、公稱壓力(MPa)
        ◇閥蓋型式
        ◇閥體法蘭標準
        ◇閥體結構長度(法蘭面距L)(不指明時我公司按GB12221-89規定供貨)
        ◇額定流量系數(Kv)
        ◇固有流量特性
        ◇介質名稱、狀態
        ◇工作溫度及范圍
        ◇整機作用方式(氣開還是氣關)
        ◇閥體、閥內件及填料材質
        ◇附件要求：電-氣閥門定位器、空氣過濾減壓器、保位閥、閥位傳送器、頂裝手輪等
        ◇其他特殊要求
