自力式調節閥

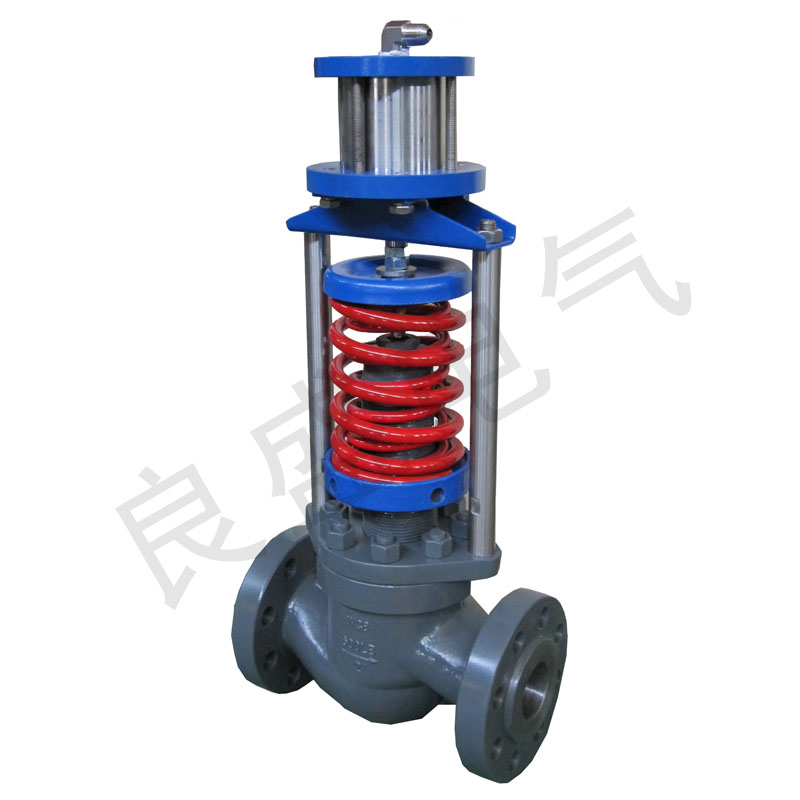

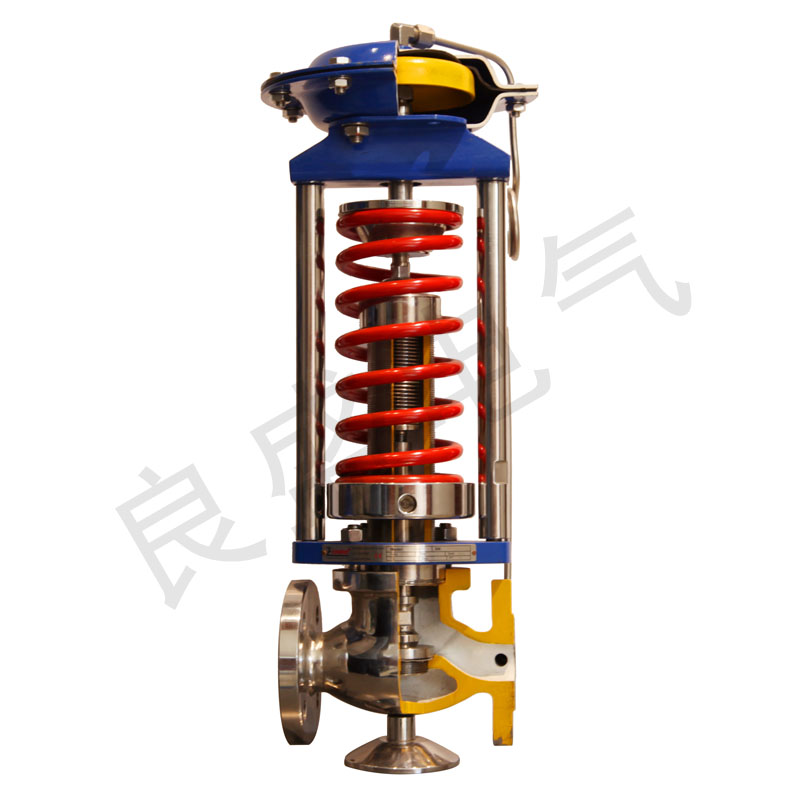

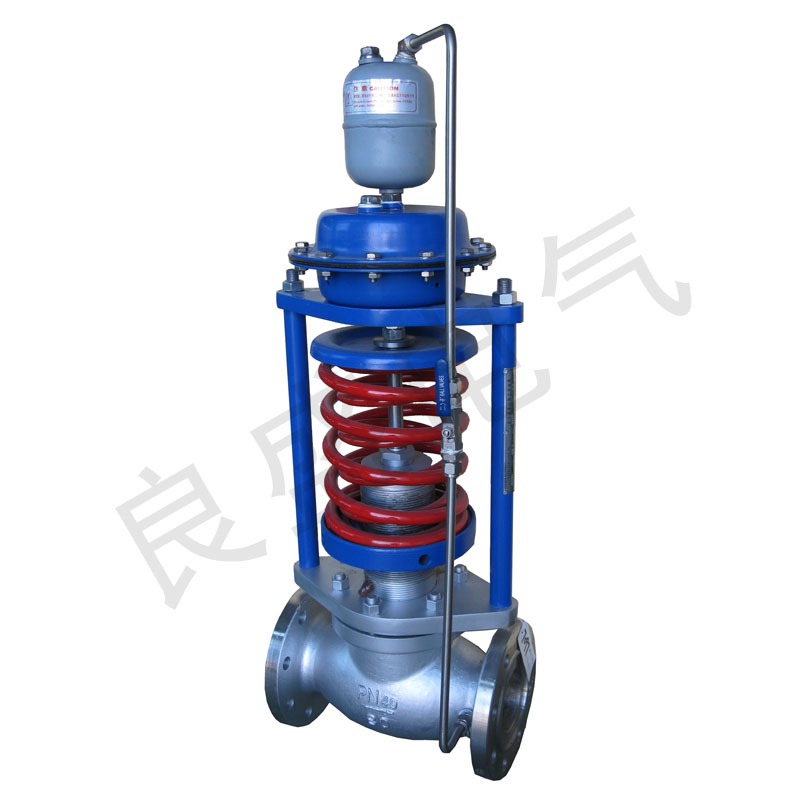

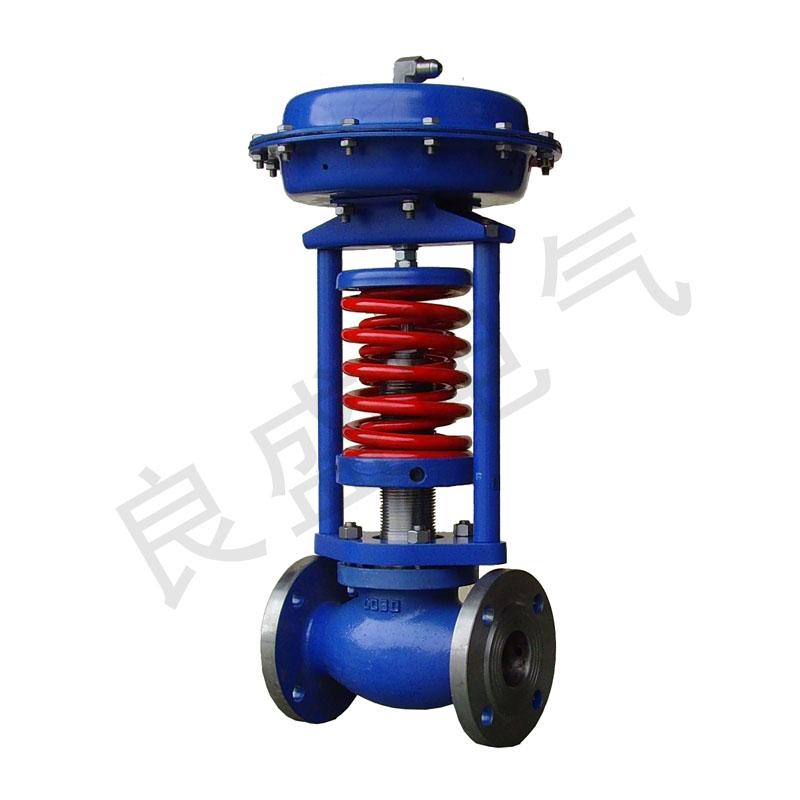

ZZY自力式壓力調節閥

公稱通徑DN20~300mm
額定流量系數7~1750
額定行程8~70mm
公稱壓力PN1.6、4.0、6.4MPa
壓力調節范圍15～50 40～80 60～100 80～140 120～180 160～220 200～260...1000～2500
流量特性快開
工作溫度≤350℃
允許泄漏量硬密封（l/h）單座：≤10^-4閥額定容量（IV級）；雙座、套筒：≤5×10^-3閥額定容量（II級）軟密封（ml/h）：0.15~16.0

產品詳情：

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有Ⅱ級、Ⅳ級和Ⅵ級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。

產品特點
        自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
        壓力分段范圍細且互相交叉，調節精度高。
        壓力設定值在運行期間可連續設定。
        對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
        橡膠膜片式檢測，執行機構測精度高、動作靈敏。
        采用壓力平衡機構，使調節閥反應靈敏、控制精確。

主要零件材料
        閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
        閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
        閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
        閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
        膜蓋：A3、A3鋼涂四氟乙烯不銹鋼
        填料：丁腈、乙炳、氟、耐油橡膠

結構與原理

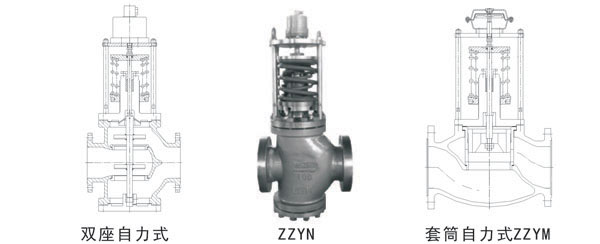

        ZZY型自力式壓力調節閥由檢測執行機構、閥本體、取壓管與閥前(后)接管組成。其結構見圖一圖一a、用于控制閥后壓力的調壓閥，閥作用方式為壓閉型。
        其作用原理如下：
        介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓的目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度減少，直至閥后壓力下降至設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加大，直至閥后壓力上升至設定值為止。
        圖一b、用于控制閥前壓力的調壓閥，閥作用方式為壓開型。
        其作用原理如下：
        介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓的目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度增大，直至閥前壓力下降至設定值為止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加小，直至閥前壓力上升至設定值為止。若閥前壓力小于設定值則該閥一直是關閉的。

技術參數
主要技術參數和性能指標

公稱通徑DN(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
額定流量系數（KV）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
額定行程		8		10				14	20			25		40				50		60		70
公稱壓力PN(Mpa)		1.6、4.0、6.4
壓力調節范圍（MPa）		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性（℃）		快開
調節精度（％）		±5
使用溫度（℃）		≤350
允許泄漏量	硬密封（l/h）	單座：≤10^-4閥額定容量（Ⅳ級）；雙座、套筒：≤5×10^-3閥額定容量（Ⅱ級）
	軟密封（ml/h）	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
減壓比	最大	10
	最小	1.25

1、壓力調節范圍的確定：
        壓力調節范圍的確定見上表，控制壓力應盡量選在中間期附近，壓力范圍設定越小，精度越高，因此不要人為擴大壓力設定范圍。
        2、對控制閥后的自力式而言，若閥前后壓差比超過10這個范圍，建議用多級減壓閥或二個自力式串聯(閥前壓力小于0.8Mpa除外，例如指揮器操作式)。
        3、公稱壓力若超過6.4Mpa，須特殊設計。
        4、1kgf/cm²=100KPa。

尺寸重量
外形尺寸重量

公稱通徑DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調 節 范圍 KPa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950	1000	1100	1200
		A	85		96
重量kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭累紋			M16×1.5

連接標準
        法蘭標準：鑄法法按BG9113-88、JB/79-94
        法蘭密封面型式：PN16凸面
        PN40、64為凹凸、閥體為凹面
        結構長度按BG12221-98
        執行機構信號接口：內螺紋M16×1.5
        ※閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。
