電動雙座調節閥

        ZAZNE系列型電動雙座調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
        本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動雙座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。

產品特點
        閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
        可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
        調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
        伺服放大器采用深度動態負反饋，可提高自動調節精度。
        電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
        電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

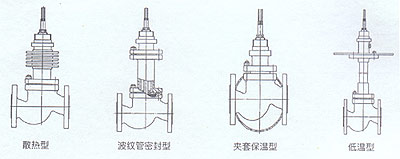

        波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

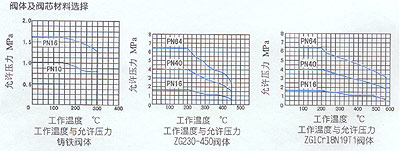

主要零件材料
        閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
        閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
        填料：聚四氟乙烯、柔性石墨
        推桿、襯套：2Cr13
        墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
        波紋管：1Cr18Ni9Ti

技術參數
        主要技術參數

        本產品性能指標貫徹GB/T4213-92。
        配套用電動執行機構有關技術參數

        表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

允許壓差
        電動雙座調節閥允許壓差表 單位：MPa

        允許壓差值若大于公稱壓力，則取公稱壓力值。

產品特點

尺寸重量

普通型 單位：mm

電子型 單位：mm

連接標準
        法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
        法蘭密封面型：PN10、PN16為凸面
        PN40、PN64為凹凸面，閥體為凹面
        結構長度：GB12221-89
        夾套保溫型夾套載熱體接口：對焊φ18×4
        閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、DIN等標準。
