氣動調節閥

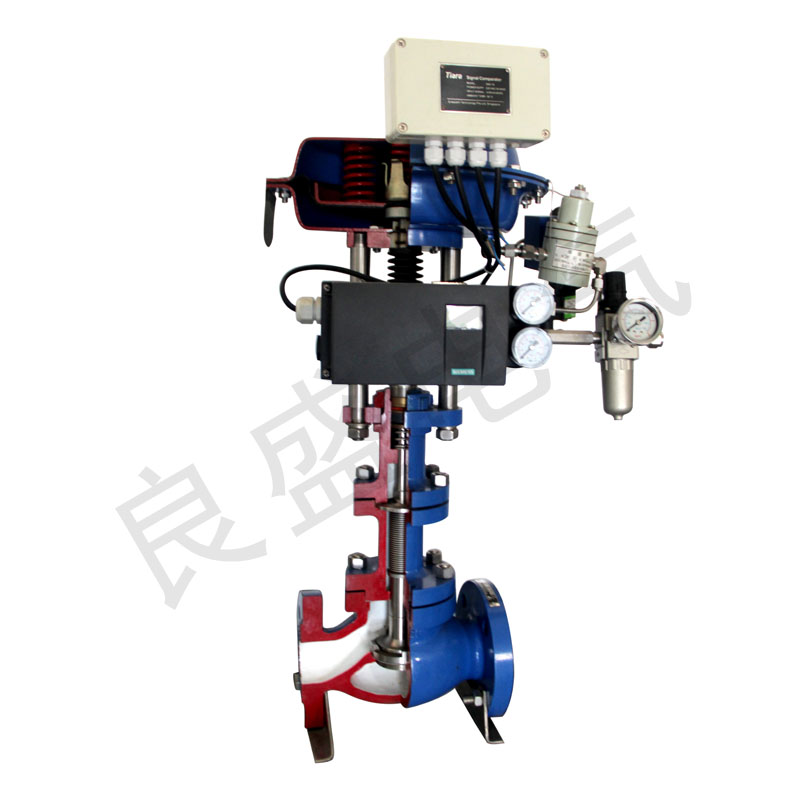

氣動薄膜單座調節閥

公稱通徑DN20～200mm
額定流量系數1.6~44
額定行程40~100mm
公稱壓力PN10、16、40、64
流量特性線性或等百分比
工作溫度-200℃~560℃
允許泄漏量IV級或VI級硬閥芯：Ⅳ級(10-4×Kv) 軟閥芯：Ⅵ級見 GB/T4213-92

產品詳情：

ZXP型新系列氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
本系列產品有調節型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

產品特點
        ◇　頂導向單座調節閥，結構緊湊，部件少、易維修。
        ◇　金屬閥芯適用多種工作場合，達IV級泄漏標準，ZXPQ型軟密封結構閥芯達VI級泄漏標準。
        ◇　閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
        ◇　可調范圍大，固有可調比為50。
        ◇　執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
        ◇　ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
        ◇　ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

主要零件材料
        ◇　主要零件材料：
        ◇　閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
        ◇　閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
        ◇　軟密封閥芯：增強聚四氟乙烯
        ◇　填料：聚四氟乙烯，柔性石墨
        ◇　波紋管：1Cr18Ni9Ti
        ◇　墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
        ◇　膜蓋：A3
        ◇　波紋膜片：丁腈橡膠夾增強滌綸織物
        ◇　彈簧：60SIMN
        ◇　閥桿、推桿：2Cr13、1Cr18Ni9Ti
        ◇　襯套：2Cr13

技術參數

公稱通徑 DN(mm)		20								25								32		40				50
閥座直徑 dn(mm)		10	12		15				20	10		12	15	20			25	32		32	40			32	40		50
額定流量系數(KV)	直線	1.8	2.8		4.4				6.9	1.8		2.8	4.4	6.9			11	17.6		17.6	27.5			17.6	27.5		44
	等百分比	1.6	2.5		4.0				6.3	1.6		2.5	4.0	6.3			10	16		16	25			16	25		40
額定行程 L		16																25
膜片有效面積 Ae(cm²)		280																400
公稱通徑 DN(mm)		65		80				100							125	150						200				250
閥座直徑 dn(mm)		65		65		80		65			80		100		125	125			150			150	200			250
額定流量系數(KV)	直線	69		69		110		69			110		176		275	275			440			440	690			1100
	等百分比	63		63		100		69			100		160		250	250			400			400	630			900
額定行程 L		40													60											100
膜片有效面積Ae(cm²)		600													1000											1600
公稱壓力PN		MPa					1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0
		Bar					16，25，40，64(63)/20，50，110
		Lb					ANSI：Class150、Class300、Class600
固有流量特性		直線、等百分比
固有可調比(R)		50:1
彈簧(信號)范圍 Pr(KPa)		20～100、40～200、80～240、（ 20～60、60～100）
氣源壓力 Ps（MPa）		0.14/0.25/0.3
允許泄漏量		硬閥芯：Ⅳ級(10-4×Kv) 軟閥芯：Ⅵ級見 GB/T4213-92
工作溫度 t(℃)	常溫型						-20～200、-40～250、-60～250
	散熱型	代號：S					-40～350、-60～350
	高溫型	代號：G					350～550(選用高溫材料)
	低溫型	代號：D					D0：-60～-100、D1：-100～-200、D2：-200～-250
	調節切斷型	代號：Q					-40～150(閥芯夾增強 PTFE)

本產品性能指標貫徹GB/T4213-92標準

允許壓差
氣閉式調節閥允許壓差表單位: MPa

膜片有膠面積Ae(cm²)			280			400			600			1000
信號范圍Pr(KPa)			20-100	20-100	40-200	20-100	20-100	40-200	20-100	20-100	40-200	20-100	20-100	40-200
氣源壓力Ps(MPa)			0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25
需配附件			-	P	P	-	P	P	-	P	P	-	P	P
公稱通徑 DN（mm）及閥座直徑 d(mm)	20	10	5.35	6.40	6.40
		12	3.72	6.40	6.40
		15	2.33	5.55	6.40
		20	1.34	3.12	4.01
	25	25	0.86	2.00	2.57
	32	32				0.75	1.74	2.24
	40	25				1.22	2.85	3.67
		32				0.75	1.74	2.24
		40				0.48	1.11	1.48
	50	32				0.75	1.74	2.24
		40				0.48	1.11	1.48
		50				0.31	0.71	0.91
	65	65							0.27	0.63	0.81
	80	50							0.46	1.07	1.38
		65							0.27	0.63	0.81
		70							0.18	0.42	0.52
	100	65							0.27	0.63	0.81
		70							0.18	0.42	0.52
		100							0.11	0.26	0.34
	125	125										0.12	0.29	0.37
	150	100										0.19	0.44	0.57
		125										0.12	0.29	0.37
		150										0.09	0.20	0.25
	200	125										0.12	0.29	0.37
		150										0.09	0.20	0.25
		200										0.05	0.11	0.14

        *P:閥門定位器
        **對于ZXPV型單座紋管密封調節閥,最大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值MPa，則取值1.0MPa。
        氣開式調節閥允許壓差表                單位: MPa

膜片有膠面積Ae(cm²)			280		400		600		1000
信號范圍Pr(KPa)			20-100	20-100	20-100	20-100	20-100	20-100	20-100	20-100
氣源壓力Ps(MPa)			0.14	0.25	0.14	0.25	0.14	0.25	0.14	0.25
需配附件			-	P	-	P	-	P	-	P
公稱通徑 DN（mm）及閥座直徑 d(mm)	20	10	5.35	6.40
		12	3.72	6.40
		15	2.33	5.55
		20	1.34	3.12
	25	25	0.86	2.00
	32	32			0.75	1.74
	40	25			1.22	2.85
		32			0.75	1.74
		40			0.48	1.11
	50	32			0.75	1.74
		40			0.48	1.11
		50			0.31	0.71
	65	65					0.27	0.63
	80	50					0.46	1.07
		65					0.27	0.63
		70					0.18	0.42
	100	65					0.27	0.63
		70					0.18	0.42
		100					0.11	0.26
	125	125							0.12	0.28
	150	100							0.19	0.44
		125							0.12	0.26
		150							0.09	0.20
	200	125							0.12	0.28
		150							0.09	0.20
		200							0.05	0.11

*P:閥門定位器
**對于ZXPV型單座紋管密封調節閥,最大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值MPa，則取值1.0MPa。

產品結構

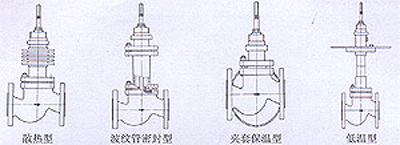

氣動薄膜調節閥結構

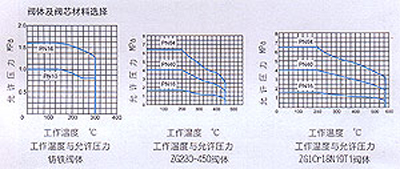

氣動薄膜調節閥材料選擇

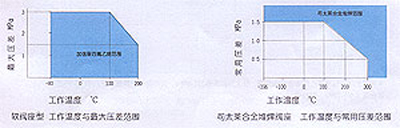

氣動薄膜調節閥材料選擇2

尺寸重量

外形尺寸及重量
標準型、散熱形、高溫型外形尺寸表單位：MM

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
			282		308			394			494
L	PN16，40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		53	58	70	75	83	93	100	110	125	143	170
	PN40		53	58	70	75	83	93	100	118	135	150	188
	PN64		65	70	78	85	90	103	108	125	148	173	208
H	標 準 型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散熱高溫型		570	570	610	610	630	730	810	820	960	1090	1180

散熱高溫型高度（H）為PN16的數值
**夾套型高度H1及H均增加15%波紋管密封型外形尺寸單位：MM

公稱通徑	20	25		32	40	50		65	80	100	125	150	200
ФA	282		308				394				494
L	150	160		180	200	230		290	310	350	400	480	600
H1	53	58		70	75	83		93	100	110	125	143	170
H標準型	446.5	453.5		490	542	537.5		617.5	667	675	735	907.5	900

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
ФA			282		308			394			494
L	PN16, PN40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16, PN40		52.5	5705	70	75	8205	92.5	100	117.5	135	150	187.5
H1	PN64		65	70	7705	85	900	102.5	107.5	125	147.5	172.5	207.5
H2	-60~-100℃		500	500	500	500	500	600	600	600	700	700	700
	-100~-200℃		700	700	700	700	700	800	800	800	900	900	900
	-200~-250℃		900	900	900	900	900	1000	1000	1000	1100	1100	1100
H	-60~ -100(℃)	PN16, PN40	810	810	832	832	832	1026	1026	1024	1200	1198	1198
	-60~ -100(℃)	PN64	810	810	832	832	832	1026	1026	1024	1200	1198	1198
	-100~ -200(℃)	PN16, PN40	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
	-100~ -200(℃)	PN64	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
	-200~ -250(℃)	PN16, PN40	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1598
	-200~ -250(℃)	PN64	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1598
ФD3			260	260	285	305	340	370	405	460	525	590	700
ФD4			290	290	315	335	370	400	435	490	555	630	740
螺栓孔N(個)-D(直徑)			8-14	8-14	8-14	8-16	8-16	10-16	10-16	12-18	14-18	16-18	18-18

調節閥重量表單位:KG

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
標準型	PN16	16	17	19	21	23	35	48	57	64	70	900
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散熱高溫型		17	18	20	22	25	36	51	60	67	74	95
波紋管型		20	21	25	30	33	48	71	91	102	115	145
低溫型		20	21	23	26	28	42	58	69	77	84	108

*本表中散熱高溫型的重量以PN16為依據,低溫型以PN40為依據

連接標準
        法蘭標準 鑄鐵法蘭按GB4216.5-84如:ANSI JIS JPI等標準.
        鑄鋼法蘭按GB9113-88 JB/T79-94
        法蘭密封面型式:PN10 、PN16為凸面;PN40 PN64為凹凸面,閥體為凹面.
        薄膜執行機構氣信號接口:內螺紋M16×1.5
        夾套保溫型夾套載熱體接口:對焊Ф18×4
        *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造.
