ZAZX（Q）E型電動（波紋管）氟合、高溫填料密封式三通分（合）流調節閥

        ZAZX（Q）型電動調節閥是專為紡織機械行業中熱定行機的油爐溫度控制系統配套使用而開發的產品。該產品是消化吸收國外著名公司產品的先進技術，采用了不銹鋼波紋管和石墨填料雙重密封結構。故能有效地使管道中介質與外界隔絕，大大提高了產品密封的使用安全和可靠性。由于本廠掌握了金屬彈性密封技術，故還能派生電動波紋管密封式單座、雙座、套筒等調節閥，可適用于化工、石油、制藥等行業中的劇毒的、貴重的、易揮發和易滲透的介質調節。

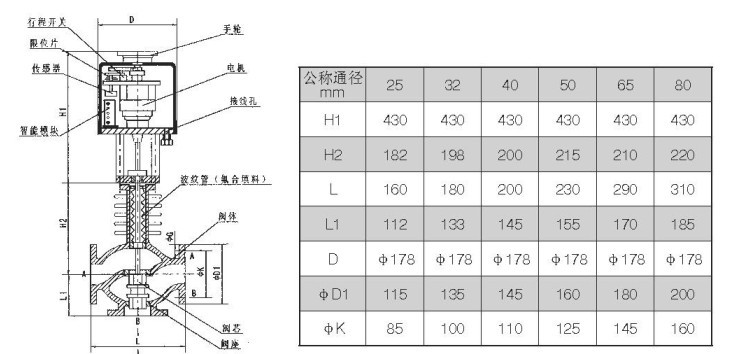

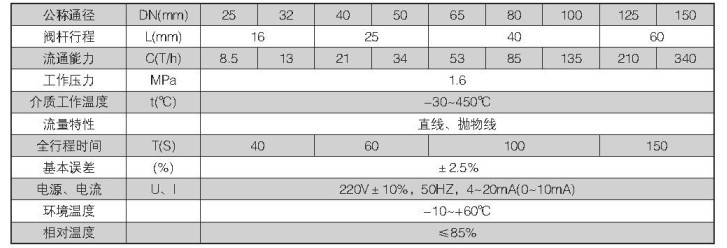

主要技術參數及規格

安裝與使用
        ◇電動調節閥應安裝在環境溫度-10℃~60℃、相對濕度≤85%、無嚴重腐蝕性氣體的環境中。
        ◇電動調節閥應正立垂直安裝在水平管道上。
        ◇電動調節閥安裝地點應留有足夠的空間，以便利調試與檢修。
        ◇管道內徑應為調節閥通徑的1~2倍，在管徑大于閥體通徑時，應所有漸縮管件。
        ◇為使閥工作穩定，介質流向應于箭頭方向一致。

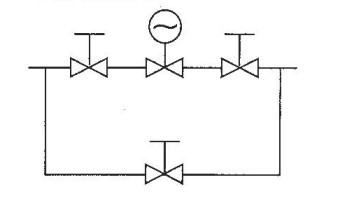

        ◇在重要場合或電動調節閥連續工作的場合，應加旁路管線，以便調節閥發生故障或維修時，通過旁路使生產工程繼續進行。同時注意旁路閥不要安裝在電動調節閥的上方，以免介質瀉漏在電動調節閥上。附安裝示意圖：

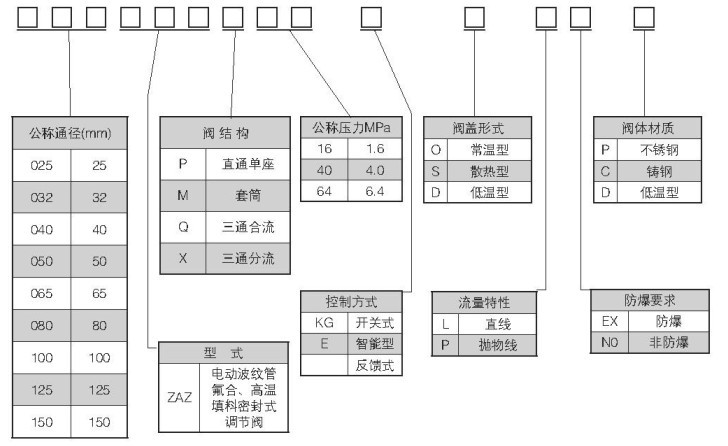

型號編制

執行機構
        1、 產品概述
        本系列直行程電動執行機構有調節型的3610L和由其派生的開關型3410L系列及361FQ溫度調節執行器三大類。調節型執行機構是AC220V電源作為驅動電源，接受來自調節器的DC0~10mA(DC0~5V), DC4~20mA(DC1~5V)控制信號來運轉的全電子式執行機構，內有控制單元，無需外配伺服放大器。開關型執行機構按位置檢測信號可分為電阻和電流兩種，后者可直接和伺服放大器相連接組成調節型執行機構。

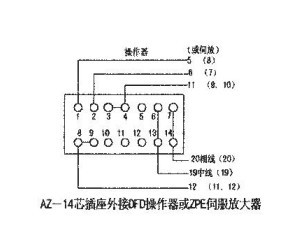

        2、 電子接線圈
        調節型電動執行機構：

        3、 開關型執行機構（位置反饋輸出電流信號）本執行機構采用穩定性高的FQ1000-8變換模塊，位置反饋輸出為電流信號，與伺服放大器連接后可組成調節型執行機構。
